32道瓶装一条线

浏览量:
1000

32道瓶装一条线

零售价
0.0
市场价
0.0
产品编号
所属分类
瓶装流水线
数量
-
+
库存:
暂时无货
1
产品描述
参数

产品名称:瓶装生产线



设备配置:TH-2000高速自动理瓶机、 TH-32电子数粒机、TH-C120干燥剂塞入机、TH-D902旋盖机、TH-2型电磁感应铝箔封口机、TH-201型不干胶圆瓶侧面贴标机



工作原理:

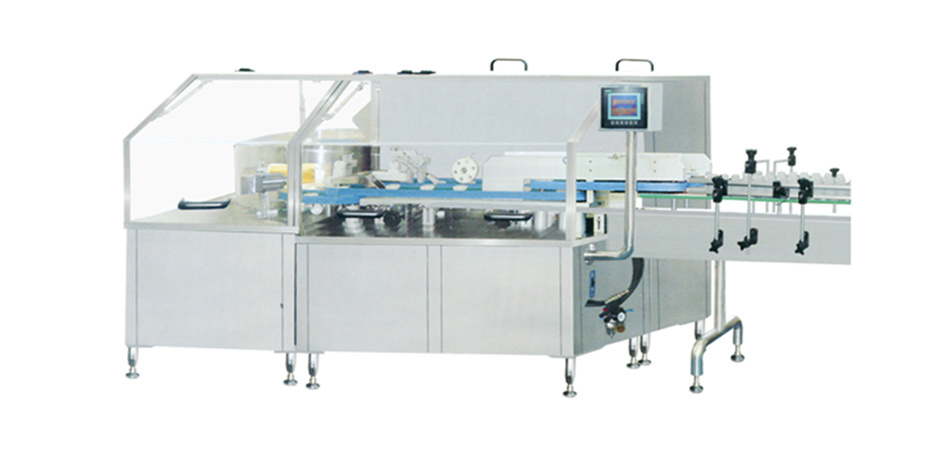

◆TH-2000高速自动理瓶机

阶梯送瓶装置将瓶子源源不断地输送到理瓶筒,理瓶筒内的转盘在传动机构的驱动下逆时针转动,筒内的瓶子在离心力的作用下落入转盘槽,转盘槽内的瓶子经转动的转盘带动,通过出瓶板和出瓶瓶距装置进入理瓶装置,瓶子在理瓶装置一对同步轮夹持下拉开瓶距,在向扶瓶装置传送的过程中,瓶底在前面的瓶子到达扶瓶装置就被自动扶正(瓶口向上),瓶口在前面的瓶子经钩瓶杆拨动和压瓶装置挡压,瓶子转成瓶底在前,到达扶瓶装置也被自动扶正。

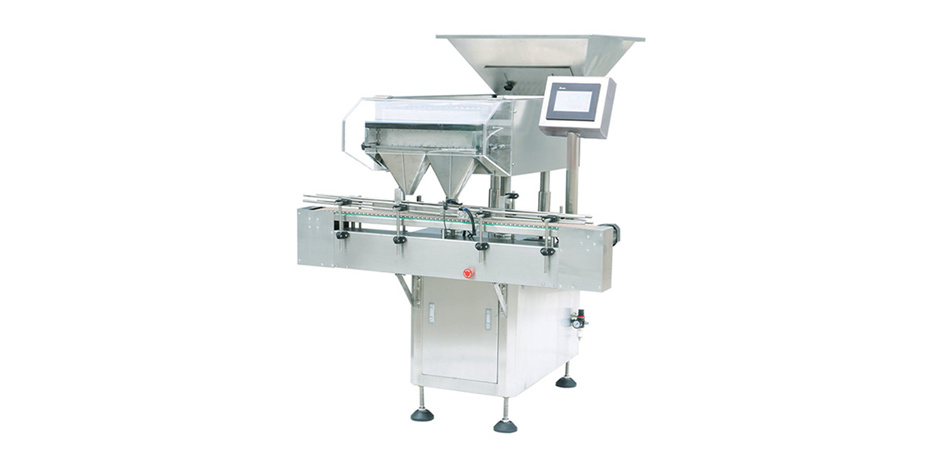

◆ TH-32电子数粒机

输送瓶机构送瓶轨道上的挡瓶器件将由上道设备传送过来的瓶子,挡在装瓶位置,等待灌装。药品通过送料波纹板的震动,有序地进入药仓,在药仓上装有计数光电传感器,落入药仓的药品经光电计数传感器定量计数后装入装瓶位置的瓶中。

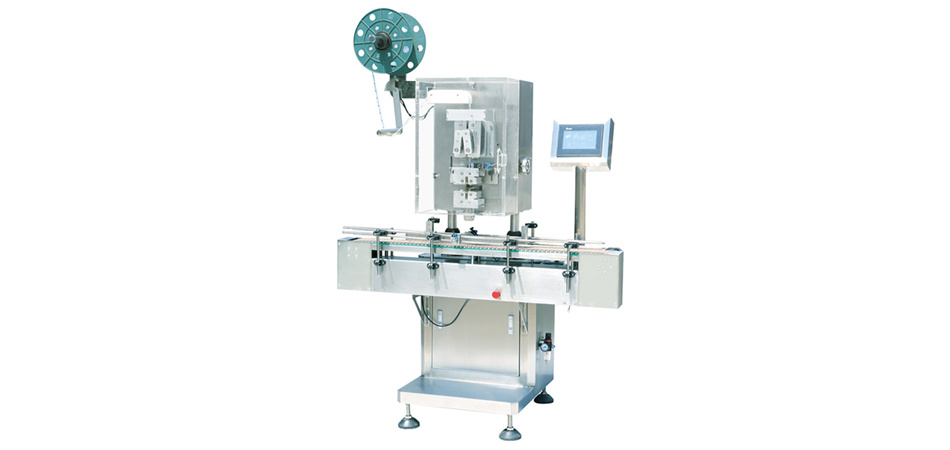

◆ TH-C120干燥剂塞入机

输送瓶机构送瓶轨道上的挡瓶气缸将由上道设备传送过来的瓶子,挡在装填干燥剂的位置,等待装填干燥剂,瓶口对准剪断机构。步进电机驱动送袋机构,将干燥剂袋从干燥剂袋盘架拉出,色标传感器检测干燥剂袋并控制袋长度,剪刀将干燥剂袋剪断,装入瓶内,输送瓶机构的传送带将已装入的干燥剂的药瓶输送给下一道设备,同时,待装干燥剂的药瓶补充到装填干燥剂袋的位置。



◆ TH-D902旋盖机

瓶盖经理盖机构整理,口朝上的瓶盖源源不断地送到落盖轨道,从流水线其他设备上输送到送瓶轨道上的瓶子进入落盖区,在瓶子被两边夹瓶装置夹紧向前移动时自动将瓶盖套上,压盖装置在旋盖前先将瓶盖压至预紧状态,在三对高速旋转的耐磨橡胶轮的作用下,瓶盖紧紧地旋在瓶身上。



◆ TH-2型电磁铝箔封口机

装有铝箔的瓶子经过感应头下方,铝箔接受到感应头产生的能量加热,加热的铝箔将复合在铝箔上的塑料膜熔融并与瓶口紧密粘合,获得密封效果。

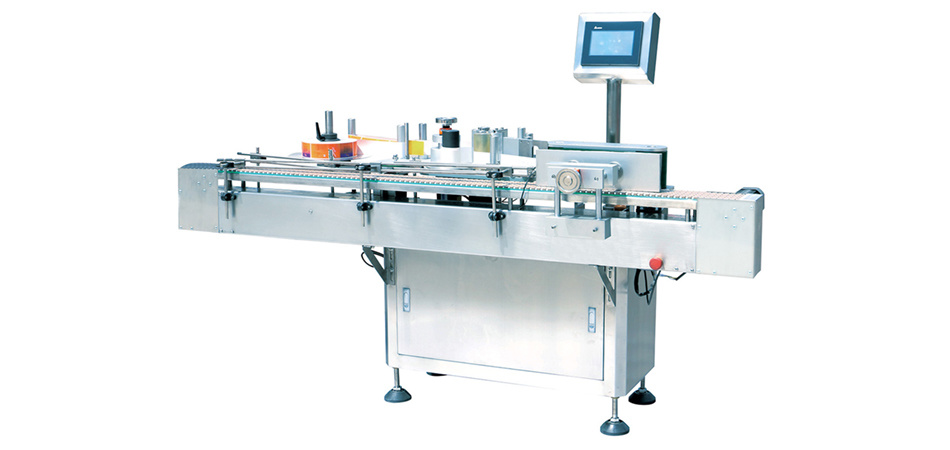

◆ TH-201型不干胶圆瓶侧面贴标机

需要贴标的瓶子经送瓶轨道的传输,通过瓶距调节机构将瓶子等距离拉开,光电传感器感应到经过的瓶子,发出讯号,传动系统得到讯号开通,开始送标,张紧系统实现对标纸带的张紧,经过打码机打码,标纸定位光电传感器根据标纸的长度定位,使标纸拉出一张标纸的长度相等,在贴标部件和压标部件的作用下,标纸自动剥离,平整地贴到瓶子要求的位置上,完成整个贴标过程。



主要特点:

◆TH-2000高速自动理瓶机

(1)兼容性强,可适用于各种大小规格的圆形、方形、扁方形、异形塑料瓶;

(2)特殊的理瓶结构和上瓶结构,出瓶速度快,可保证高速瓶装线供瓶需要;

(3)科学的理瓶控制系统,避免了瓶子在理瓶桶内相互碰撞造成的对瓶子的损伤;

(4)全自动运行、与上下道工序智能联控,无须专人操作,节约人工;

(5)具有倒瓶、反瓶检测、剔除功能,确保无倒瓶、反瓶进入后道工序;



◆ TH-32电子数粒机

(1)兼容性强,可以对片剂(包括异型片)、胶囊、软胶囊(透明、不透明)、丸剂等固体制剂或固体颗粒进行计数装瓶;

(2)振动下料:8通道振动均匀下料、翻板分装机构下料、出料均匀平稳,不损伤药品;

(3)抗高粉尘:采用抗高粉尘光电传感技术,在高粉尘的情况下一样可以稳定工作;

(4)计数准确:光电传感器自动计数,装瓶误差小;

(5)智能化程度高,具有无瓶不数,故障自检等多项检测报警控制功能;

(6)功能配套:缺瓶光电传感器自动检测,自动停机;

(7)操作简单:采用智能化设计,各种运行参数根据需要进行设置,可存储10组设置参数,以便调用;

(8)维护方便:操作人员只需简单培训即可操作,拆卸、清洗、更换部件简单方便,不需工具;

(9)密封防尘:配置除尘盒,减少粉尘污染(选配)。



◆TH-C120干燥剂塞入机

(1)兼容性强,适合各种规格、各种材质的圆形、扁圆、方形、扁方瓶。

(2)有色标、无色标盘状袋装干燥剂袋;

(3)采用预放干燥剂带设计,避免袋包传送不均匀,保证袋长控制的准确性。

(4)放袋采用干燥剂袋厚自适应设计,避免传送过程中破袋的发生。

(5)高耐用刀口,剪切准确可靠,不会切破干燥剂袋;

(6)具有无瓶不工作、故障自检、干燥剂袋不入瓶等多项监测报警控制功能,确保设备运行的连续性和 干燥剂袋塞入的准确性;

(7)全自动运行,与上、下道个工序智能联控,协调性好,无需专人操作,节约人工;

(8)中文或中英文控制面板,可存十组品种参数,调节、使用特别方便。

(9)控制芯片,光电传感元件,稳定耐用。



◆TH-D902旋盖机

(1)兼容性强,适合各种规格的盖型、瓶型;

(2)一副落盖、戴盖装置适用各种规格的瓶盖;

(3)具有无瓶、无盖不工作,歪盖、反盖、无铝箔检测剔除,故障自检等多项检查报警控制功能,确保连续性和准确性;

(4)全自动运行,与上、下各道工序智能联控,协调性好,无需专人操作,节约人工;



◆ TH-2型电磁感应铝箔封口机

(1)适用性强,封口功率可根据铝箔大小自动调整;

(2)具备故障自检等多项检测报警控制功能,确保连续性和准确性;

(3)电磁转换效率高,能耗低,封口效果好;

(4)封口功率过小或过载及时提示并自动停机;

(5)采用风冷冷却效果好,使用寿命长;

(6)全自动运行,与上、下道工序智能联控,协调性好,无需专人操作,节约人工;



◆ TH-201型不干胶圆瓶侧面贴标机

(1)兼容性强,适用于各种圆形物体;;

(2)走标采用张紧设计,即能保证打码质量,也能准确的控制标纸长度和起标均匀度。

(3)采用预放标系统,出标稳定,贴标平整性好,位置精度高;

(4)滚压标纸对不同的瓶型,采用不同的方式,保证贴标的质量;兼容性强,适用于各种圆形物体;



主要技术指标:



◆TH-2000高速理瓶机

适用瓶型:15-500ml圆形、方形、扁方形、异形塑料瓶

生产能力:40~150瓶/分钟(与瓶子大小规格有关)

电源和功率:AC220V 50Hz 0.6kw

气源:0.6Mpa

外形尺寸:2080X1200X1600mm

重量:430kgs



◆ TH-32电子数粒机

适用瓶型:圆形、方型塑料瓶

灌装对像:00~5#胶囊、软胶囊、Φ5.5~12素片、异形片、糖衣片,Φ3~12丸剂

生产能力:40~120瓶/分钟左右(与瓶子规格、装量,药品规格有关)

瓶装量设置范围:1—9999

电源和功率:AC220V 50Hz 1.2kw

准确率:>99.5%(优于行业标准)

气源:0.6Mpa

外形尺寸:2200×1400×1680mm

重量:550kg



◆ TH-C120干燥剂塞入机

适用瓶型:圆形、扁圆、方形、扁方瓶

干燥剂袋:盘状干燥剂袋,具体尺寸根据瓶子尺寸确定

生产能力:50~120瓶/分钟

电源和功率:AC220V 50Hz 0.5kw

气源:0.6Mpa

外形尺寸:1600×750×1780mm

重量:130kg



TH-D902旋盖机

适用瓶型:20~500ml圆形、扁圆、方形、扁方瓶

生产能力:50~120瓶/分钟

电源和功率:AC220V 50Hz1.8kw

气源:0.6Mpa

外形尺寸:1850×600×1560mm

重量:600kg



◆ TH-2型电磁感应铝箔封口机

适用瓶型:15~500ml圆形、扁圆、方形、扁方瓶,瓶口直径15~45mm

生产能力:50~120瓶/分钟

电源和功率:AC220V 50Hz2.5kw

气源:0.6Mpa

外形尺寸:1200×500×1250mm

重量:100kg



◆ TH-201型不干胶圆瓶侧面贴标机

适用瓶型:15~500ml圆方瓶

生产能力:30~120瓶/分钟

电源和功率:AC220V 50Hz0.15kw

气源:0.6Mpa

外形尺寸:1650×800×900mm

重量:150kg
