- 产品描述
-
产品名称:瓶装生产线
设备配置:TH-A100理瓶机、 TH-8电子数粒机(宽道,三级,双口)、TH-C120干燥剂塞入机、TH-D901压旋机、TH-M1型电磁感应铝箔封口机、TH-T1型不干胶圆瓶侧面贴标机
工作原理:
◆TH-A100理瓶机
电机通过齿轮传动带动理瓶花盘工作。瓶斗内的瓶子通过理瓶花盘的半圆槽将瓶子从理瓶花盘的下方转动到理瓶盘上方,半圆槽内的瓶子经过理瓶机构的翻瓶板理瓶,自动将瓶口朝下瓶底朝上的瓶子进行翻转完成理瓶。
◆ TH-8电子数粒机(宽道,三级,双口)
输送瓶机构送瓶轨道上的挡瓶器件将由上道设备传送过来的瓶子,挡在装瓶位置,等待灌装。药品通过送料波纹板的震动,有序地进入药仓,在药仓上装有计数光电传感器,落入药仓的药品经光电计数传感器定量计数后装入装瓶位置的瓶中。
◆ TH-C120干燥剂塞入机
输送瓶机构送瓶轨道上的挡瓶气缸将由上道设备传送过来的瓶子,挡在装填干燥剂的位置,等待装填干燥剂,瓶口对准剪断机构。步进电机驱动送袋机构,将干燥剂袋从干燥剂袋盘架拉出,色标传感器检测干燥剂袋并控制袋长度,剪刀将干燥剂袋剪断,装入瓶内,输送瓶机构的传送带将已装入的干燥剂的药瓶输送给下一道设备,同时,待装干燥剂的药瓶补充到装填干燥剂袋的位置。

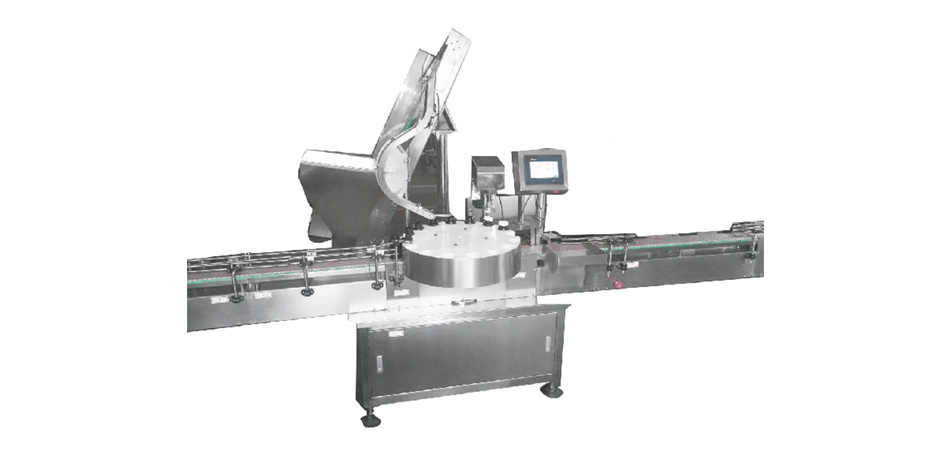

◆ TH-D901压旋机
本机能自动完成输瓶、灌装、上盖、旋盖等动作。其结构简单、动作稳定,能有针对性解决异形瓶的 定位、灌装难题。机器既可单机生产,又可联入生产线中,是制药和保健品生产的灌装设备,非标瓶样可专门设计制造。

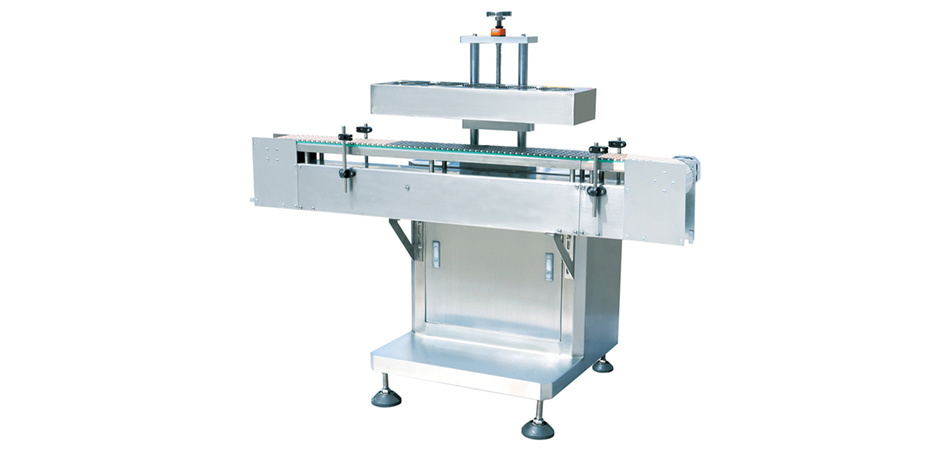

◆ TH-M1型电磁铝箔封口机
装有铝箔的瓶子经过感应头下方,铝箔接受到感应头产生的能量加热,加热的铝箔将复合在铝箔上的塑料膜熔融并与瓶口紧密粘合,获得密封效果。

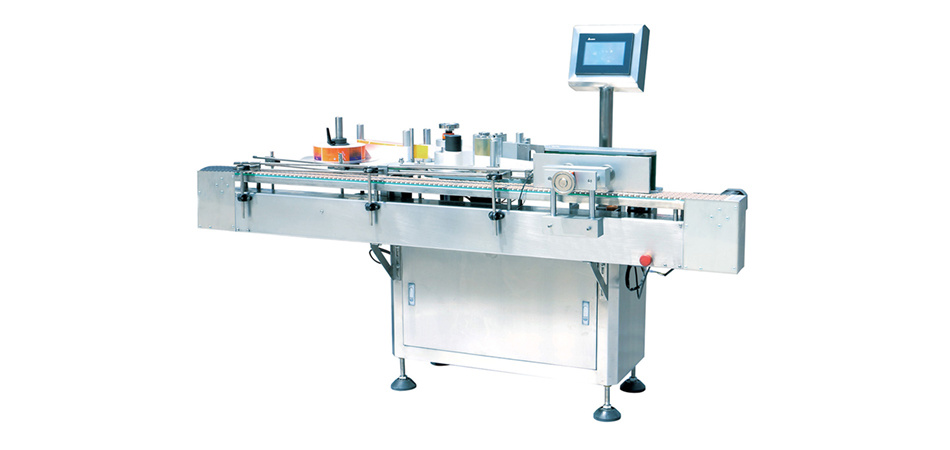

◆ TH-T1型不干胶圆瓶侧面贴标机
需要贴标的瓶子经送瓶轨道的传输,通过瓶距调节机构将瓶子等距离拉开,光电传感器感应到经过的瓶子,发出讯号,传动系统得到讯号开通,开始送标,张紧系统实现对标纸带的张紧,经过打码机打码,标纸定位光电传感器根据标纸的长度定位,使标纸拉出一张标纸的长度相等,在贴标部件和压标部件的作用下,标纸自动剥离,平整地贴到瓶子要求的位置上,完成整个贴标过程。
主要特点:
◆TH-A100理瓶机
更换品种方便 只需进行简单的调节和更换个别模具
◆ TH-8电子数粒机(宽道,三级,双口)
(1)兼容性强,可以对片剂(包括异型片)、胶囊、软胶囊(透明、不透明)、丸剂等固体制剂或固体颗粒进行计数装瓶;
(2)振动下料:8通道振动均匀下料、翻板分装机构下料、出料均匀平稳,不损伤药品;
(3)抗高粉尘:采用抗高粉尘光电传感技术,在高粉尘的情况下一样可以稳定工作;
(4)计数准确:光电传感器自动计数,装瓶误差小;
(5)智能化程度高,具有无瓶不数,故障自检等多项检测报警控制功能;
(6)功能配套:缺瓶光电传感器自动检测,自动停机;
(7)操作简单:采用智能化设计,各种运行参数根据需要进行设置,可存储10组设置参数,以便调用;
(8)维护方便:操作人员只需简单培训即可操作,拆卸、清洗、更换部件简单方便,不需工具;
(9)密封防尘:配置除尘盒,减少粉尘污染(选配)。
◆TH-C120干燥剂塞入机
(1)兼容性强,适合各种规格、各种材质的圆形、扁圆、方形、扁方瓶。
(2)有色标、无色标盘状袋装干燥剂袋;
(3)采用预放干燥剂带设计,避免袋包传送不均匀,保证袋长控制的准确性。
(4)放袋采用干燥剂袋厚自适应设计,避免传送过程中破袋的发生。
(5)高耐用刀口,剪切准确可靠,不会切破干燥剂袋;
(6)具有无瓶不工作、故障自检、干燥剂袋不入瓶等多项监测报警控制功能,确保设备运行的连续性和 干燥剂袋塞入的准确性;
(7)全自动运行,与上、下道个工序智能联控,协调性好,无需专人操作,节约人工;
(8)中文或中英文控制面板,可存十组品种参数,调节、使用特别方便。
(9)控制芯片,光电传感元件,稳定耐用。
◆ TH-D901压旋机
(1)兼容性强,适合各种规格的盖型、瓶型;
(2)一副落盖、戴盖装置适用各种规格的瓶盖;
(3)具有无瓶、无盖不工作,歪盖、反盖、无铝箔检测剔除,故障自检等多项检查报警控制功能,确保连续性和准确性;
(4)全自动运行,与上、下各道工序智能联控,协调性好,无需专人操作,节约人工;
◆ TH-M1型电磁感应铝箔封口机
(1)适用性强,封口功率可根据铝箔大小自动调整;
(2)具备故障自检等多项检测报警控制功能,确保连续性和准确性;
(3)电磁转换效率高,能耗低,封口效果好;
(4)封口功率过小或过载及时提示并自动停机;
(5)采用风冷冷却效果好,使用寿命长;
(6)全自动运行,与上、下道工序智能联控,协调性好,无需专人操作,节约人工;
◆ TH-T1型不干胶圆瓶侧面贴标机
(1)兼容性强,适用于各种圆形物体;
(2)走标采用张紧设计,即能保证打码质量,也能准确的控制标纸长度和起标均匀度。
(3)采用预放标系统,出标稳定,贴标平整性好,位置精度高;
(4)滚压标纸对不同的瓶型,采用不同的方式,保证贴标的质量;
主要技术指标:
◆TH-A100理瓶机
适用瓶型:塑料圆瓶
生产能力:30~100瓶/分钟
电源和功率:AC220V 50Hz 0.25kw
外形尺寸:950×950×1000mm
重量:220kgs
◆ TH-8电子数粒机(宽道,三级,双口)
适用瓶型:圆形、方型塑料瓶
灌装对像: 00~5#胶囊、软胶囊、Φ5.5~22素片、异形片、糖衣片,Φ3~20丸剂
生产能力:10~40瓶/分钟(与瓶子规格、装量,药品规格有关)
瓶装量设置范围:1—9999 电源和功率:AC220V 50Hz 1.0kw
准确率:>99.5%(优于行业标准)
气源:0.6Mpa
外形尺寸:1360×1650×1650mm
重量:480kg
◆ TH-C120干燥剂塞入机
适用瓶型:圆形、扁圆、方形、扁方瓶
干燥剂袋:盘状干燥剂袋,具体尺寸根据瓶子尺寸确定
生产能力:50~120瓶/分钟
电源和功率:AC220V 50Hz 0.5kw
气源:0.6Mpa
外形尺寸:1150×800×1900mm
重量:300kg
◆TH-D901压旋机
适用瓶型:20~500ml圆形、扁圆、方形、扁方瓶
生产能力:30~80瓶/分钟
电源和功率:AC220V 50Hz1.5kw
气源:0.6Mpa
外形尺寸:2150×1050×1900mm
重量:600kg
◆ TH-M1型电磁感应铝箔封口机
适用瓶型:15~500ml圆形、扁圆、方形、扁方瓶,瓶口直径15~45mm
生产能力:50~120瓶/分钟
电源和功率:AC220V 50Hz2.5kw
气源:0.6Mpa
外形尺寸:1350×900×1300mm
重量:220kg
◆ TH-T1型不干胶圆瓶侧面贴标机
适用瓶型:15~500ml圆方瓶
生产能力:30~120瓶/分钟
电源和功率:AC220V 50Hz0.15kw
气源:0.6Mpa
外形尺寸:2000×800×1650mm
重量:280kg
